ESTRATTORE
IDRAULICO-PNEUMATICO
VINACCIOLI



ESTRATTORE
IDRAULICO-PNEUMATICO
VINACCIOLI

La Tecnica della Vibrazione
per la Separazione dei Vinaccioli

parallax background

PRESENTAZIONE

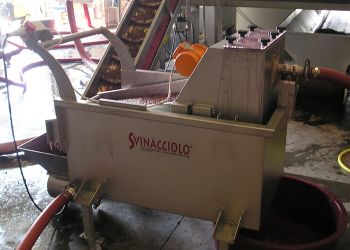

Lo "SVINACCIOLO" (marchio brevettato) è uno svinatore/separatore di vinaccioli a vibrazione. Macchina enologica concepita e progettata su precise esigenze, per svolgere due tipiche lavorazioni per il vino rosso, indispensabili in una Cantina Moderna e di alta Qualità.


01 ESTRAZIONE VINACCIOLI

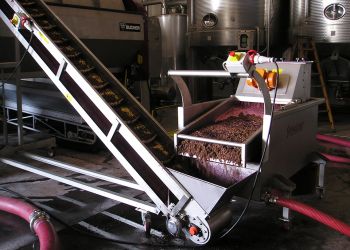

Estrazione in quantità voluta dal mosto durante la fase di vinificazione, consentendo all'enologo o al cantiniere di estrarre in quantità voluta i vinaccioli durante la vinificazione, eseguendo adeguati "rimontaggi", con tutti i vantaggi noti e inerenti per questo tipo di operazione:

A) vinaccioli non maturi,
B) quantità elevata degli stessi,
C) quantità non adatta per vini
D) meno vinaccioli uguale gusti più rotondi (meno tanino verde astringente).

PRESENTAZIONE

Lo "SVINACCIOLO" (marchio brevettato) è uno svinatore/separatore di vinaccioli a vibrazione. Macchina concepita e progettata su esigenze enologiche, per svolgere due tipiche lavorazioni per il vino rosso, indispensabili in una Cantina Moderna e di alta Qualità.


01 ESTRAZIONE VINACCIOLI

Estrazione in quantità voluta dal mosto durante la fase di vinificazione, consentendo all'enologo o al cantiniere di estrarre in quantità voluta i vinaccioli durante la vinificazione, eseguendo adeguati "rimontaggi", con tutti i vantaggi noti e inerenti per questo tipo di operazione:

A) vinaccioli non maturi,
B) quantità elevata degli stessi,
C) quantità non adatta per vini
D) meno vinaccioli uguale gusti più rotondi (meno tanino verde astringente).
parallax background

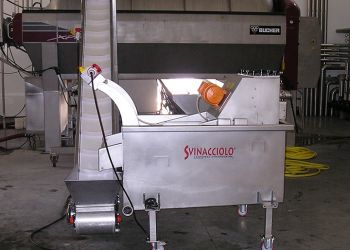

02 SVINATURA

La svinatura ha lo scopo di pulire il vino a fine vinificazione da residui in sospensione, bucce e vinaccioli pezzi di tralci, legature, residui della vendemmia meccanica, ecc...
Lo Svinacciolo permette di svinare evitando di utilizzare altre attrezzature non concepite per questo utilizzo.

Velocizzare le operazioni di svinatura ottenendo un vino pulito, senza necessità immediate di filtrazioni.

Altri vantaggi che può dare questa macchina è che può ripagarsi con la vendita dei vinaccioli estratti (olio di vinacciolo).

parallax background

02 SVINATURA

La svinatura ha lo scopo di pulire il vino a fine vinificazione da residui in sospensione, bucce e vinaccioli pezzi di tralci, legature, residui della vendemmia meccanica, ecc... Lo Svinacciolo permette di svinare evitando di utilizzare altre attrezzature non concepite per questo utilizzo.

Velocizzare le operazioni di svinatura ottenendo un vino pulito, senza necessità immediate di filtrazioni.

Altri vantaggi che può dare questa macchina è che può ripagarsi con la vendita dei vinaccioli estratti (olio di vinacciolo).

SPECIFICHE TECNICHE

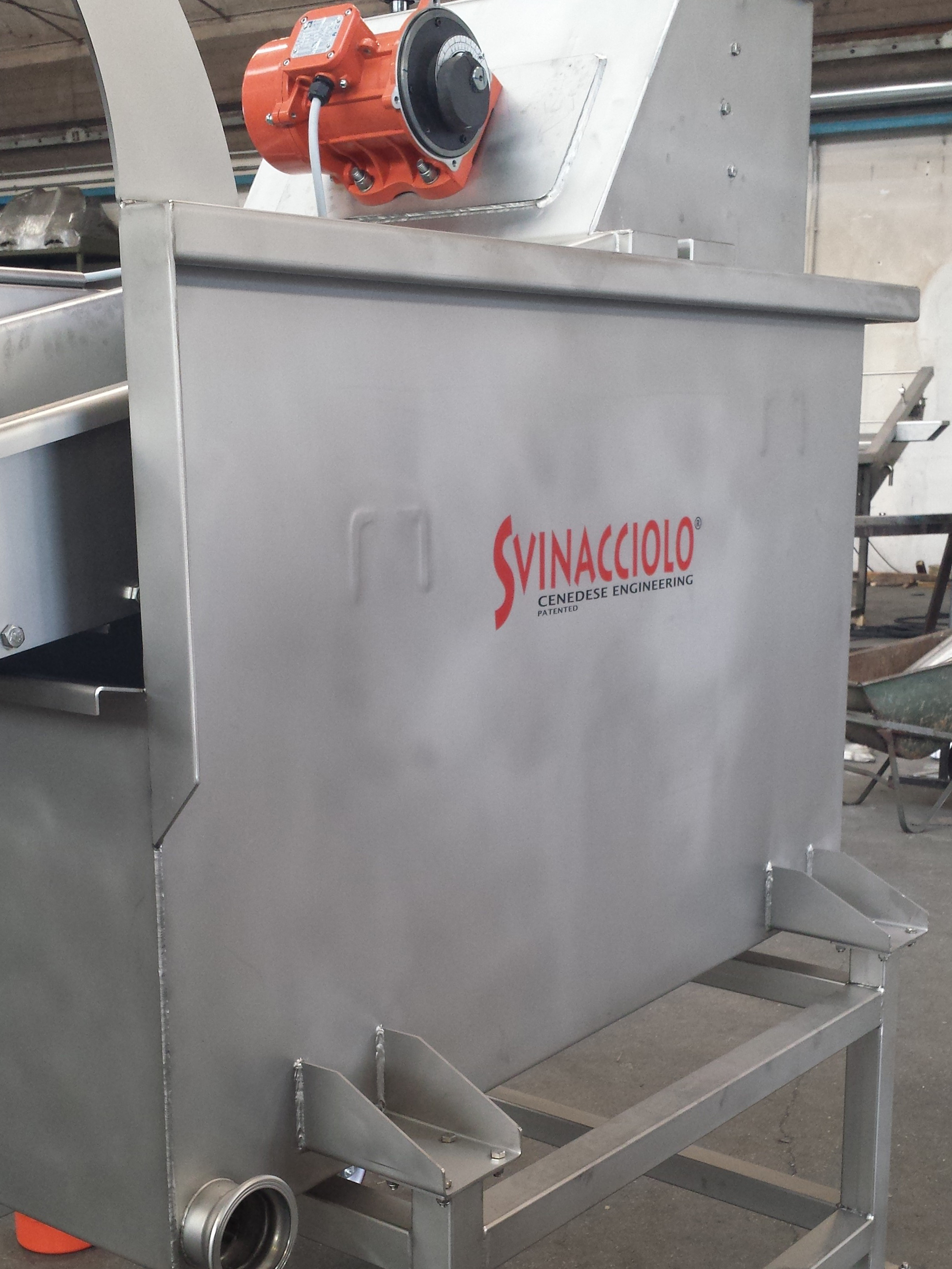

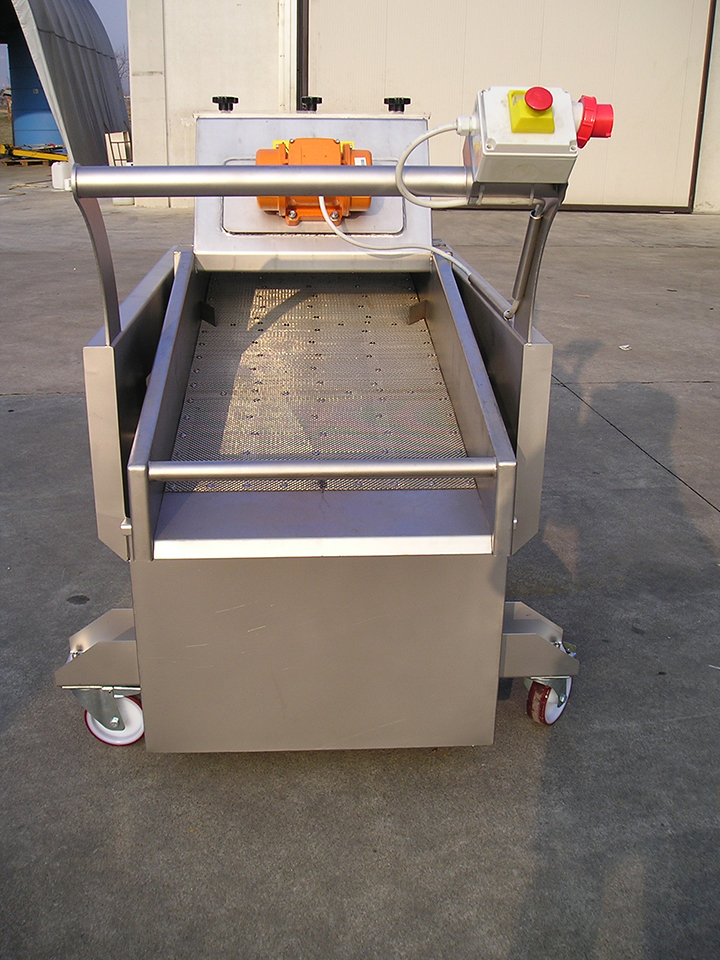

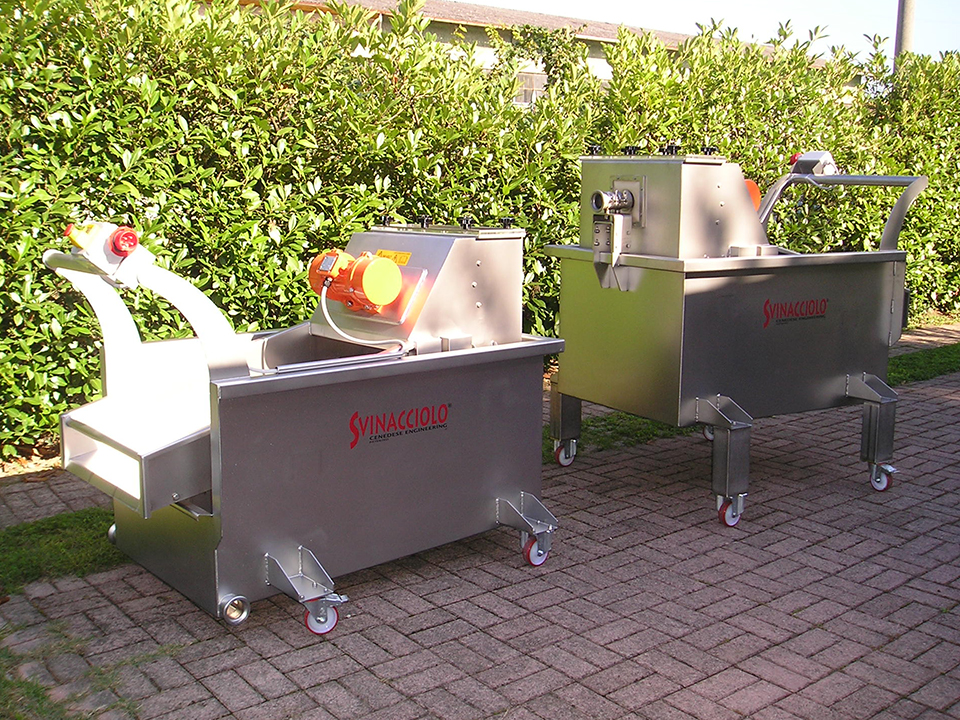

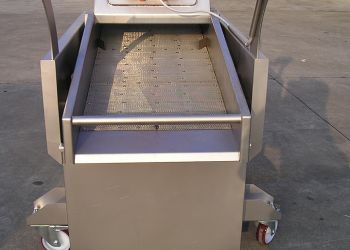

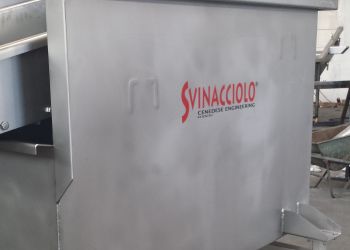

Lo Svinacciolo è costruito interamente in acciaio inox aisi 304 di robusto spessore: 3/5 mm, con finiture superficiali micropallinate. La macchina è formata da due parti:

01 FISSA

vasca di raccolta vino montata su n.4 ruote - 2 fisse, 2 piroettanti con freno;

02 VIBRANTE

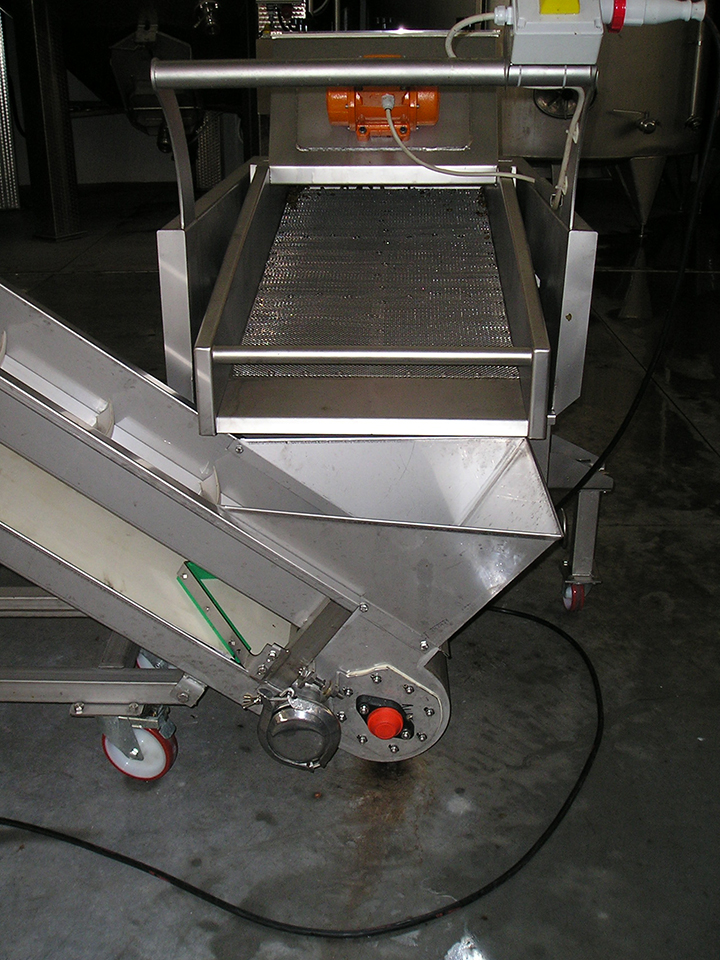

composta da due reti sgrondanti. Le due parti sono collegate tra loro attraverso
4 molle inox.
Tutti i componenti della macchina sono facilmente smontabili ed ispezionabili, per
effettuare le eventuali pulizie e manutenzioni necessarie. Le guarnizioni sono del
tipo alimentare.
Raccordi entrata e uscita diametro 50/60 attacco morsetto
Potenza 0,45 Kw
Tensione 240/380 V
Quadro elettrico CE con pulsante di emergenza
RESA 200/300 HL/ora (fase di svinatura)
RESA 5/10 quintali vinaccioli/ora (fase di rimontaggio)
DIMENSIONI
Larghezza 1.040 mm
Lunghezza1.500 mm
Altezza 1.180 mm

SPECIFICHE TECNICHE

Lo Svinacciolo è costruito interamente in acciaio inox aisi 304 di robusto spessore: 3/5 mm, con finiture superficiali micropallinate. La macchina è formata da due parti:

01 FISSA

vasca di raccolta vino montata su n.4 ruote - 2 fisse, 2 piroettanti con freno;

02 VIBRANTE

composta da due reti sgrondanti. Le due parti sono collegate tra loro attraverso
4 molle inox.
Tutti i componenti della macchina sono facilmente smontabili ed ispezionabili, per
effettuare le eventuali pulizie e manutenzioni necessarie. Le guarnizioni sono del
tipo alimentare.
Raccordi entrata e uscita diametro 50/60 attacco morsetto
Potenza 0,45 Kw
Tensione 240/380 V
Quadro elettrico CE con pulsante di emergenza
RESA 200/300 HL/ora (fase di svinatura)
RESA 5/10 quintali vinaccioli/ora (fase di rimontaggio)
DIMENSIONI
Larghezza 1.040 mm
Lunghezza1.500 mm
Altezza 1.180 mm

FUNZIONAMENTO

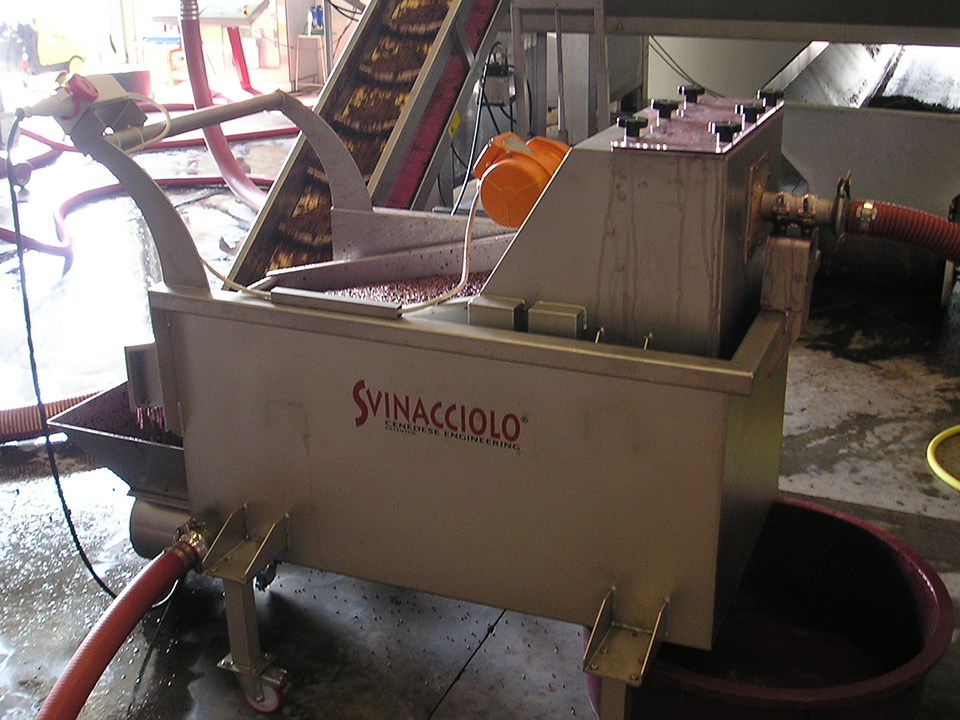

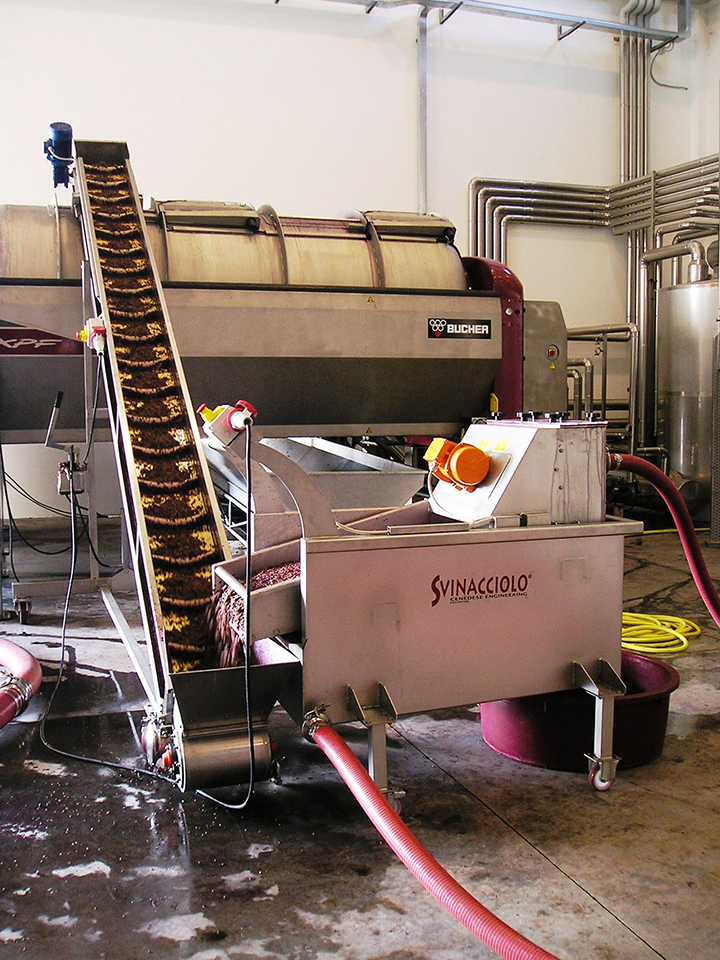

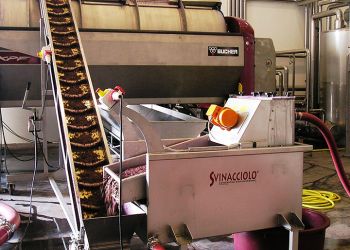

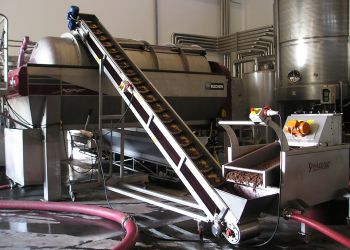

La parte superiore dello Svinacciolo "lancia diffusore" viene collegata ai vinficatori attraverso un tubo flessibile 2/3 metri di lunghezza diametro 60 con estremità collegabili mentre la parte inferiore deve essere collegata con tubazioni ad una pompa tipica "da travaso".

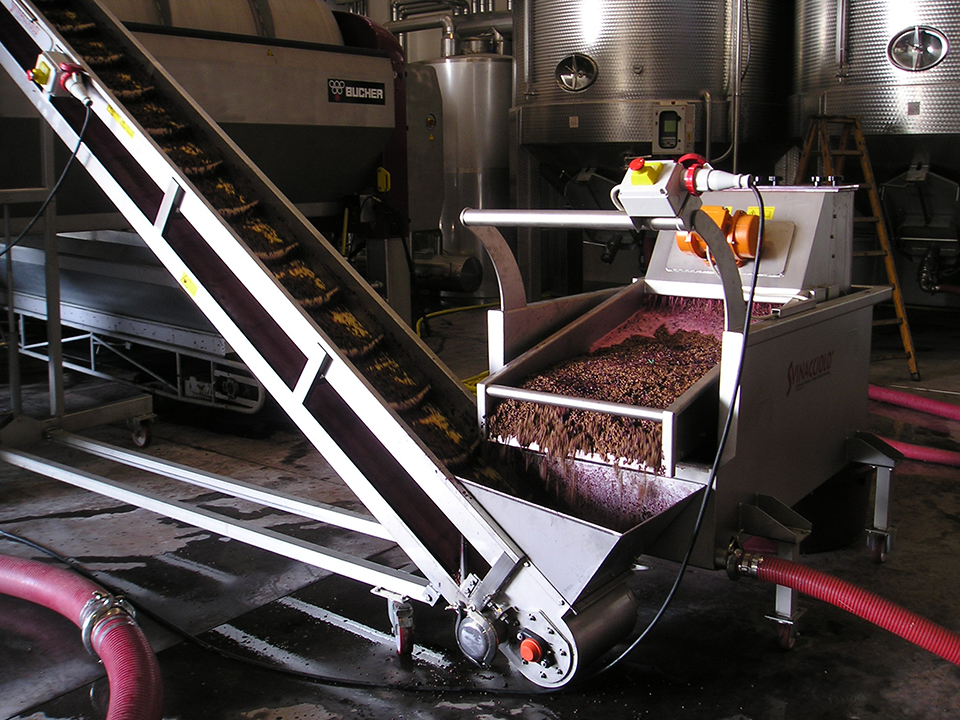

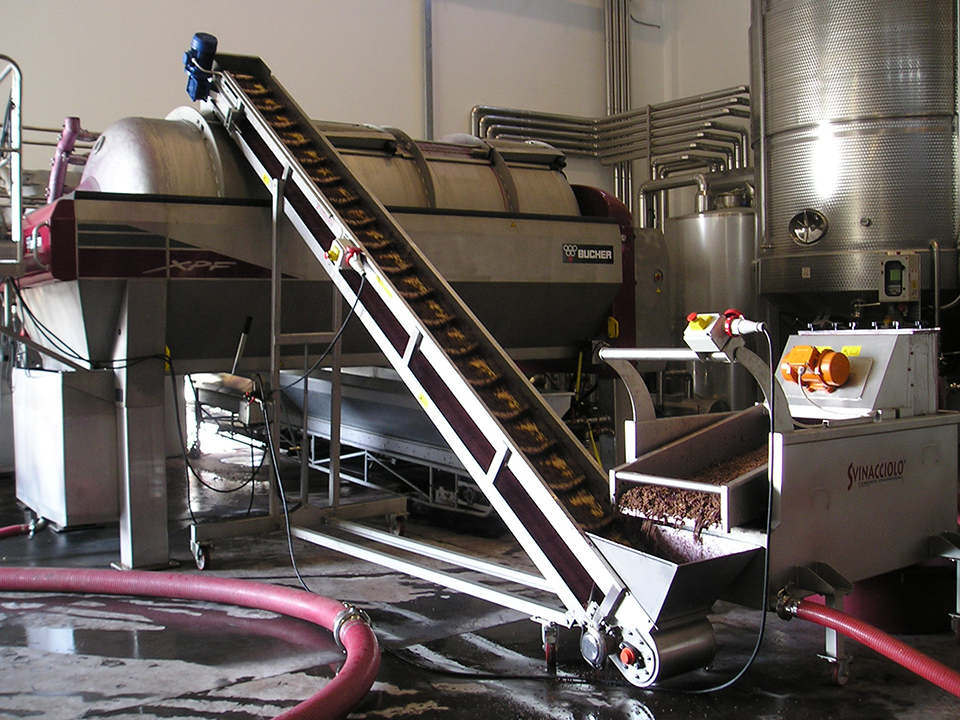

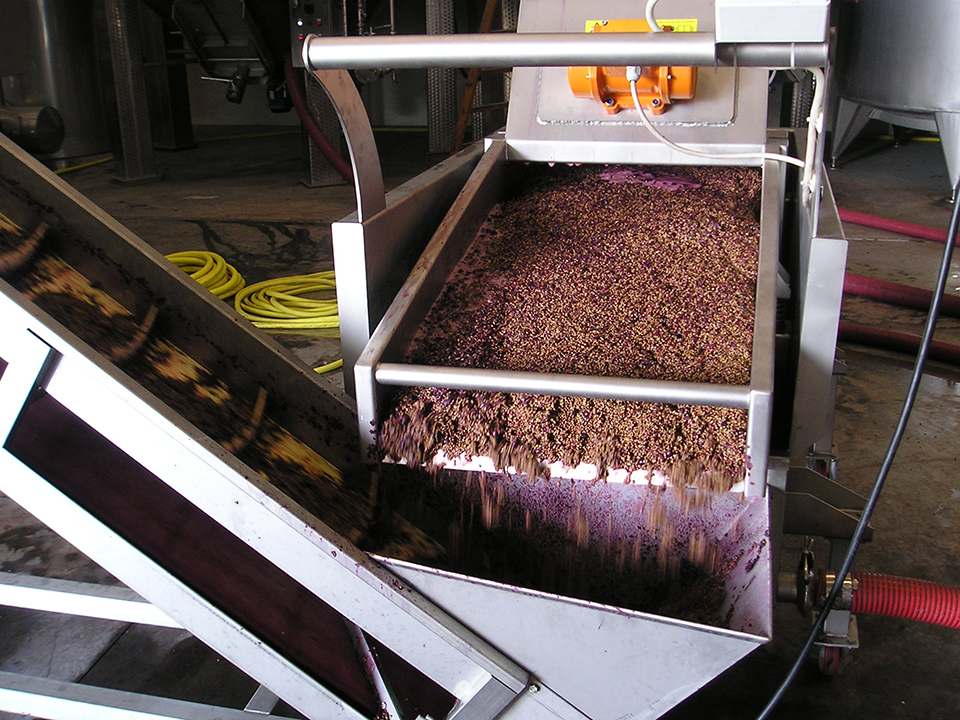

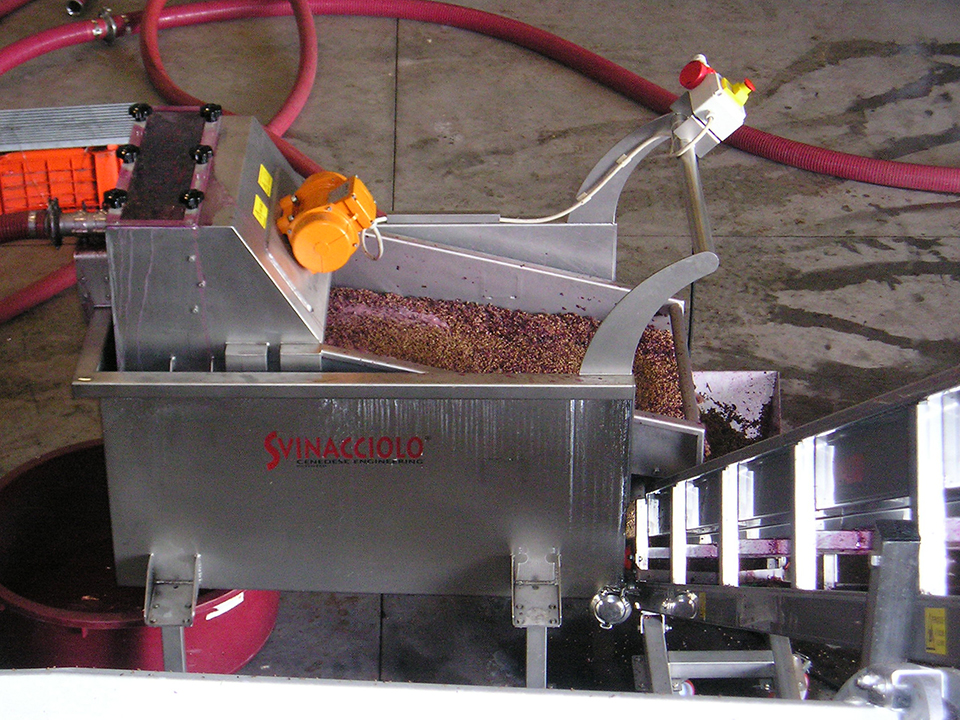

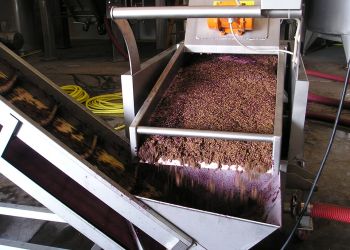

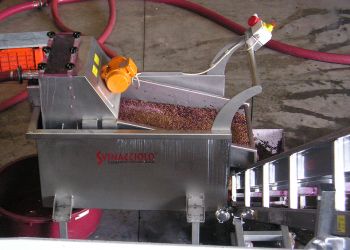

Il mosto che proviene dai vinificatori passa attraverso la "LANCIA DIFFUSORE" e si espande sulla prima rete che separa buona parte del liquido dai vinaccioli e dalle bucce, bay-passandolo direttamente sulla vasca, la rimanente separazione ed asciugatura viene effettuata sulla rete sottostante.

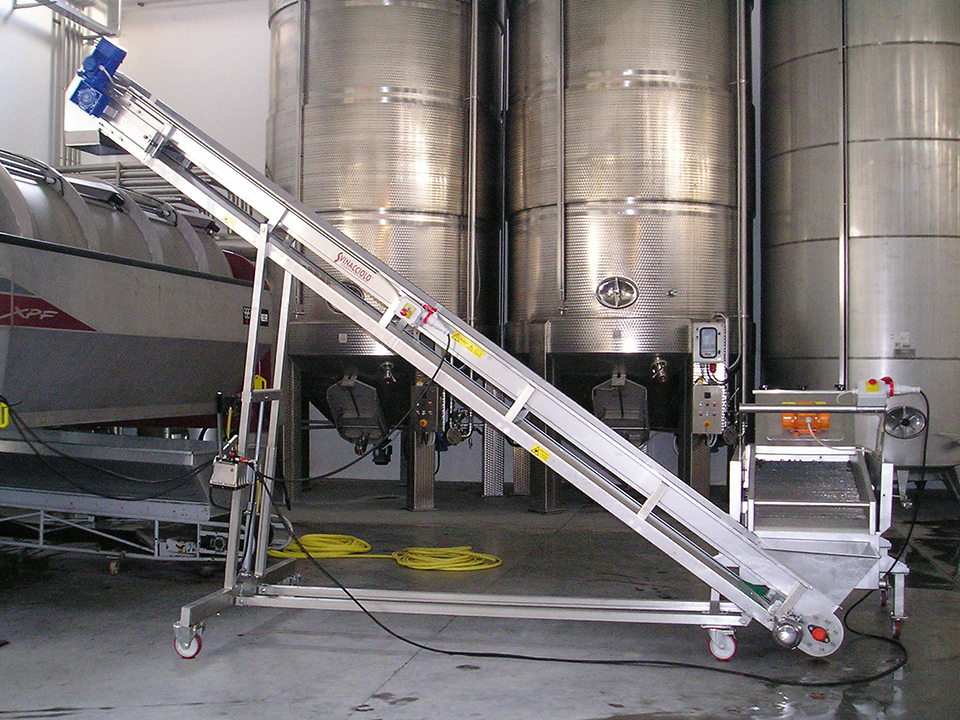

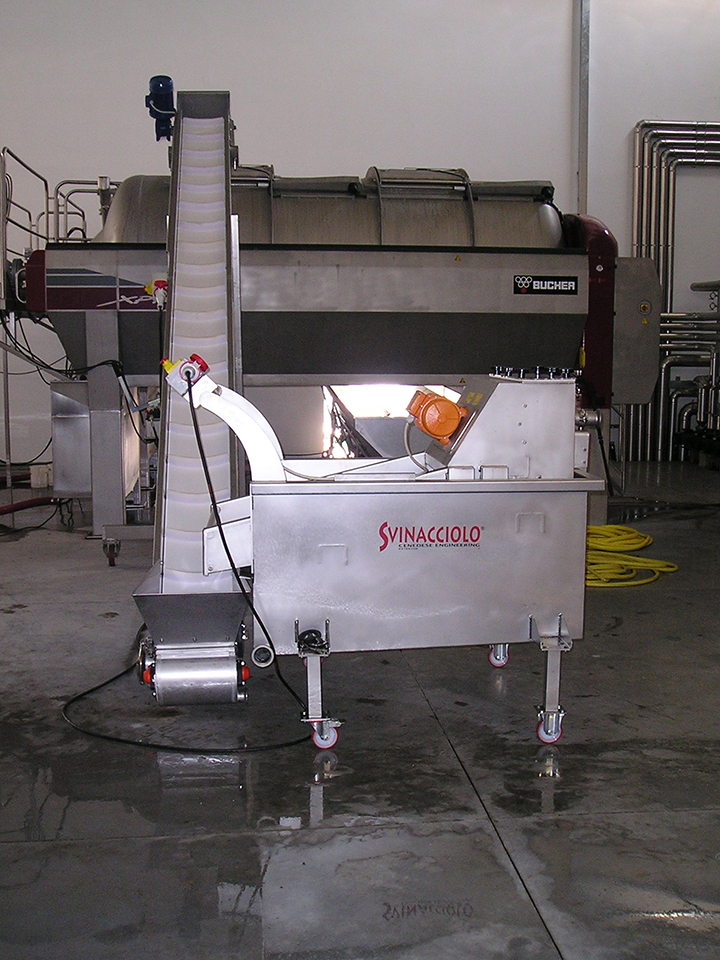

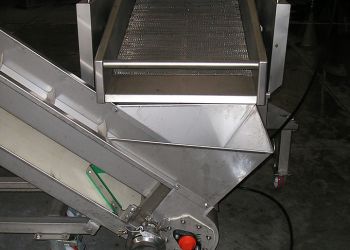

Per raccogliere i vinaccioli o le bucce si dovrà posizionare un opportuno contenitore o nastro trasportatore.
Sarà cura dell'operatore intervenire sulla valvola del vinificatore regolando la portata del mosto in uscita, questo per evitare intasamenti o fuori uscite del prodotto.
La svinatura non è mai stata così semplice.

FUNZIONAMENTO

La parte superiore dello Svinacciolo "lancia diffusore" viene collegata ai vinficatori attraverso un tubo flessibile 2/3 metri di lunghezza diametro 60 con estremità collegabili mentre la parte inferiore deve essere collegata con tubazioni ad una pompa tipica "da travaso".
Il mosto che proviene dai vinificatori passa attraverso la "LANCIA DIFFUSORE" e si espande sulla prima rete che separa buona parte del liquido dai vinaccioli e dalle bucce, bay-passandolo direttamente sulla vasca, la rimanente separazione ed asciugatura viene effettuata sulla rete sottostante. Per raccogliere i vinaccioli o le bucce si dovrà posizionare un opportuno contenitore o nastro trasportatore. Sarà cura dell'operatore intervenire sulla valvola del vinificatore regolando la portata del mosto in uscita, questo per evitare intasamenti o fuori uscite del prodotto.
La svinatura non è mai stata così semplice.

MEDIA

Cenedese Engeenering è anche uno studio di progettazione industriale che offre perizie e consulenze.
